STC-SB133USB黑白工业相机
黑白工业相机STC-SB133USB属于OMRON SENTECH旗下的USB2.0板级CCD工业相机，它是一款130万像素的高速相机，搭载索尼1/3英寸高灵敏度CCD面阵图像传感器ICX445，实现了传感器的精准装配，光学中心经过高精度校准，采用全局快门设计，具备更快的拍摄能力，集成硬件触发采集功能，功能强大，图像质量高，感光效果好，使您可以轻松生成所需的精确图像，相机输出接口采用MiniUSB，兼容 USB2 Vision 标准，兼具优异的画质与高性价比，外形极为紧凑，重量轻，功耗更低，安装非常方便，极具成本优势，是设备研发和嵌入式应用的理想选择。
产品特点：
♦ 1/3英寸Sony ICX445黑白逐行扫描CCD面阵传感器
♦ 像元尺寸3.75x3.75微米
♦ 分辨率1280×996
♦ 全分辨率时的帧速率为22帧/秒
♦ 全局快门设计，最小曝光时间1微秒，最大曝光时间16.7秒
♦ 采用USB2.0输出接口，具有MiniUSB锁紧装置
♦ 6Pin Hirose连接器，2路IO输出，2路IO输入
♦ 可选用CS-Mount与C-Mount镜头接口
♦ 自动控制：自动曝光、自动增益
♦ 局部扫描：支持ROI感兴趣区域，降低分辨率可提高帧率
♦ 帧率控制
♦ 现场固件更新
♦ IO和触发控制
♦ 温度监控
♦ 自定义用户设置
技术参数：
|
图像传感器
|
1/3英寸Sony ICX445 黑白逐行扫描CCD面阵传感器
|
|
分辨率
|
1280×996
|
|
帧率/行频
|
22帧/秒
|
|
像素尺寸
|
3.75x3.75微米
|
|
快门方式
|
Global（全局快门）
|
|
曝光时间
|
最小曝光时间1微秒，最大曝光时间16.7秒
|
|
图像输入格式
|
8/10/12位黑白
|
|
拍摄模式
|
自由模式、软件触发、硬件触发（通断、脉冲、高低电平）
|
|
镜头接口
|
可选用CS-Mount与C-Mount镜头接口
|
|
输出接口
|
USB2.0
|
|
GPIO输入输出
|
2路IO输出，2路IO输入
|
|
存储通道
|
支持自定义相机参数设定存储
|
|
电压/功耗
|
+5 V（通过USB供电），3W
|
|
工作温度
|
0-40°
|
|
存储温度
|
-30-65°
|
|
抗震动
|
70G
|
|
抗冲击
|
20Hz to 200Hz，三个方向，每个方向10G
|
|
外形尺寸
|
28*28*42mm (不含镜头)
|
|
波长
|
400-700nm
|

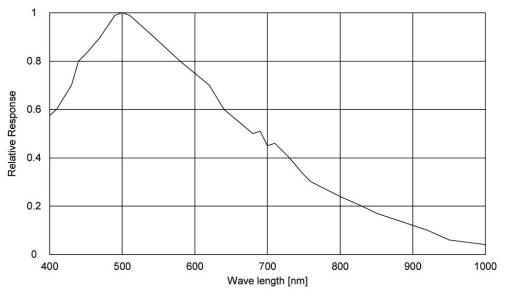

光谱响应
评估软件和软件二次开发工具
支持Windows、Linux和ARM平台，符合USB Vision标准，软件套装包含StViewer评估软件和SentechSDK二次开发包，StViewer简单易用，StViewer是图像评估和视觉成像测试的理想工具，可对相机进行操作，可轻松实现你的图像拍摄和自由设置，而且评估软件的功能强大。SentechSDK软件包采用统一的编程接口，适合所有USB2.0接口和GigE Vision的相机，包括标准USB2.0相机和千兆网输出的相机产品、板级相机，以及含外壳USB2.0接口和GigE Vision板机，均可轻松切换，StTrg_SDK，完整的软件编程接口库，包括丰富的示例代码和API函数，编程语言支持C/C++，C#，Visual Basic .Net，一次开发，普遍适用，提供单相机和多相机源码，可以完成自动和手动精确控制，可以快速构建自已的图像应用程序，帮助用户控制相机采集图像，快速开发各种成像应用程序，可以根据实际应用选择和使用相机的高级功能，支持标准ActiveX、DirectShow ,Twain和Gen/Cam，硬件兼容MVTEC Halcon和Ni LabView等第三方视觉软件，可以加速您的应用程序开发，代码编写更少，有效简化产品迭代，适用于众多行业。
电气规格（GPIO定义）
S系列USB相机GPIO连接器采用HR10A-7R-6PB，GPIO 输入输出的连接接法如下：
针脚编号 | 信号名称 | 输入输出 | 信号电压 |
1 | GPIO_GND | - | 负极0V（公共端） |
2 | OUT2 | OUT | 输出 |
3 | OUT1 | OUT | 输出 |
4 | IN2 | IN | 输入 |
5 | IN1 | IN | 输入 |
6 | 电源输入+ | - | 直流+3V 至+26.4V |
应用领域
适合工业检测、机器视觉、包装和印刷检查、测量和检查系统、医疗影像技术、生物显微成像、金相显微、可再生能源、机器人应用、高速成像、光学成像，科学研究成等应用
如需进一步了解OMRON SENTECH的S系列USB相机相关信息，请从重庆巨点科技有限公司的官网www.ctvideo.com.cn下载中心的相应链接，下载详细PDF介绍，如果需要定制成像解决方案，欢迎与我们联系，或者你有任何疑问，我们乐意为你提供帮助。
