产品型号
STC-MCS510CXP121
主要特点：
u 2/3英寸Sony IMX250彩色逐行扫描CMOS面阵传感器；
u 像元尺寸3.5x3.5微米；
u 分辨率2448x2048；
u 全分辨率时的帧速率高达164帧/秒；
u 全局快门设计，最小曝光时间1微秒，最大曝光时间16.7秒；
u 采用CXP12×1通道输出接口，具有CXP锁紧装置；
u 6Pin Hirose连接器，4路自定义IO输入输出；
u 标准C-Mount镜头接口；
u 自动控制：支持自动白平衡；
u 帧率控制；
u 现场固件更新；
u IO和触发控制；
u 温度监控；
u 自定义用户设置。
主要参数
传感器
2/3" 黑白 CMOS面阵传感器（SONY：IMX250）
有效像素
5M
快门类型
全局快门
像元尺寸
3.5 (H) μm × 3.5 (V) μm
分辨率
2448（H）× 2048（V）
最大满帧帧率
164 fps
图像输出格式
8bit、10bit、12bit
曝光时间
1 微秒 ~ 16.7 秒
模拟增益
0 ~ 42 dB
数字增益
x1 ~ x7
Binning功能
不支持
自动功能
支持自动白平衡
拍摄模式
自由模式、软件触发、硬件触发（通断、脉冲、高低电平）
输入电压
DC 18.5V ~ 26V（24V标准），支持PoCXP供电
功耗
小于3.6W
外形尺寸
29（W）× 29（H）× 40（D）mm
重量
54g
工作环境
温度：0℃ ~ 42 ℃；湿度：20% ~ 85%RH
标准
RoHS、EMS：EN61000-6-2、EMI: EN55022
操作系统
Windows、Linux
注：粗体表示默认设置

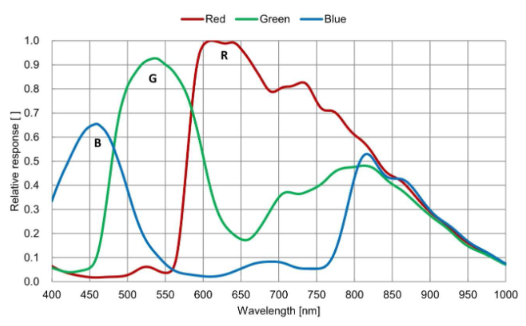

光谱曲线图
软件
使用 StViewer 更改相机设置。
使用 CXP 图像采集卡提供的驱动程序采集图像并更改部分相机设置。
接口
输出接口
CXP-12
电源接口
HR10A-7R-6PB（Hirose）
镜头接口
C-Mount
6pin Hirose引脚定义
引脚
编号
信号名称
输入/输出
电压
1
GND接地
输入
0V
2
Line3
+3.3V
3
Line2
4
Line1
5
Line0
6
DC24V
+24 V

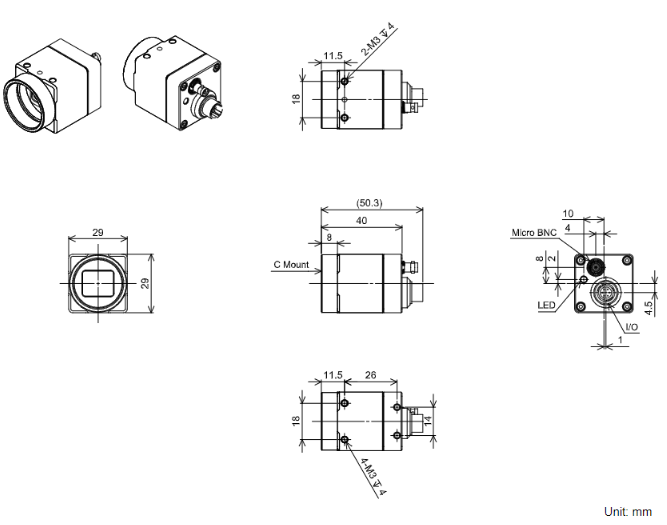

外观尺寸图
